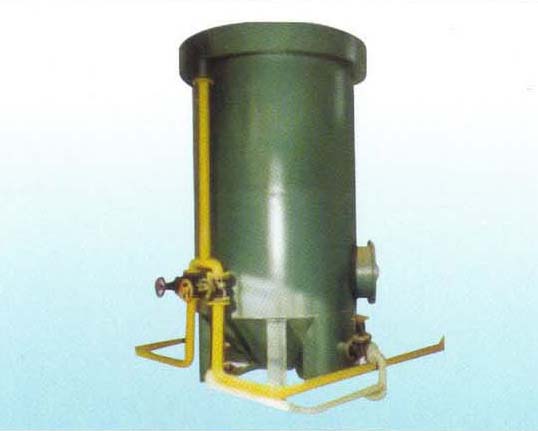

	仿日J型凈水器
	編號：
	規格：
	型號：
	日期：2010-07-06
	點擊：8152 次
	價位：￥ 0.00
放大圖片

【詳細介紹】

                                      （一）、前           言
       目前，我國市場上供應的凈水器種類很多，效果也較理想，但操作復雜，管理困難，維修不便，又用戶的使用和維修都帶來許多問題。為此，我廠完會參照日本茬原株式會社的全套資料制造而成的j型小型凈水裝置，具有操作簡單、管理維修方便的優點，比其它凈水器更符合我國國情和適合操作人員的管理水平。仿日j型小型凈水裝置整套供應，不用土建，只要接上管道就可以開始工作。經中國城建供水協會在杭州對結構和仿日j型凈水裝置相類似的凈水器進行測試，證明各項指標均達到100%。
     仿日j型小型凈水裝置將水質凈化的混凝、反應、澄清、過濾等工藝流程組合成一體，技術先進，設計新穎，結構緊湊，節約面積和投資，管理簡單，操作方便，處理源水濁度500~1000ppm（短時間可達1500ppm），出水濁度小于3ppm，經加氯消毒，即可達國家飲用水標準。
      仿日j型小型凈化器裝置還可以用于澡堂、空調等等，有機物質含量不高的生活雜污水，處置后的水達到中水回用標準。
     我們相信，仿日j型凈水裝置能將濁水變甘泉，廢水變回用水，為全國廣大的能不到自來水的地區提供生活飲用水，為長江以北的廣大缺水城市的中水回用作出積極的貢獻。
     流程原理：
     仿日j型凈水裝置和城市供水廠的凈化流程一樣。它有：混凝池、沉淀池、過濾池、水質穩定裝置、反沖洗裝置、水泵及電氣控制柜。現分別介紹如下：
     一、混凝池：投加混凝劑的原水由進水管進入混凝池內，用特制的攪拌機攪動，使水中的懸浮物和混凝劑充分接觸反應形成礬花。一般凈水裝置是采用渦流反應來使水和混凝劑混和，但效果受水量的變化而不穩定。j型凈水裝置用攪拌機混和，不受水量變化而影響效果。（也可改為用渦流反應器進行混凝反應）
    二、水經加混凝劑混凝后形成礬花，流到設備的沉淀池內進行沉淀，沉淀池采用斜管沉淀法，表面負荷在6~7m³/m²·h。
    三、過濾池：經沉淀后的水流到過濾池過濾，濾池結構：底部為布水管，中部為石英砂，上部為無煙煤。過濾速度為10m/h，最后清水流到清水池內消毒處理后飲用。過濾池反沖周期為12小時左右，反沖時間為5—10分鐘。
    本廠可為用戶配套j型凈水器的混凝劑投加裝置、進水水泵、反沖洗水泵、電控柜等設備。
                                             （二）、主要設計參數規格表

型號項目

j—5

j—10

j—20

j—30

j—40

j—50

j—60

處理量（t/h）

5

10

20

30

40

50

60

規格（m）

長×寬×高

1.8×1.4

×2

2.1×1.6

×2.4

3×2

×2.4

3.7×2.2

×2.6

4.5×2.4

×2.6

5.7×2.4

×2.6

6.5×2.4

×2.7

最大外型尺寸（m）

長×寬×高

2×1.5

×2.5

2.3×1.7

×2.9

3.2×2.2

×2.9

3.9×2.4

×3.1

4.7×2.6

×3.1

5.9×2.6

×3.1

6.7×2.6

×3.2

混凝池停留時間

（分）

8

7

7

7

7

7

7

攪拌機功率

（kw）

0.4

0.4

0.4

0.4

0.4

0.6

0.6

沉淀池表面負荷

m³/m²·h

6

6.5

7

7

7.5

7.5

7.5

濾池濾速

m/h

8

8

10

11

11

11

12

濾層總厚度h

(m)

0.9

1.1

1.1

1.2

1.2

1.2

1.3

反沖水泵型號

is65—

50—125

is65—

50—160

is100—

80—160a

is100—

80—160a

is100—

80—160

is 150—

125—250

is150—

125—250

整機自重 t

2.2

3.1

4

6

7.8

8.4

11

設備材質

a3鋼板

a3鋼板

a3鋼板

a3鋼板

a3鋼板

a3鋼板

a3鋼板
